汽车线束被称作整车神经系统，整车电路稳定完全依赖导线、端子、护套、防护辅料、固定配件等各类原材料协同配套。不同材质、规格的线束原材料，对应的裁线、剥皮、压接、穿护套、中剥等加工工艺差异巨大，直接影响自动化设备选型与量产良品率。 本文系统梳理汽车线束三大类核心原材料，同时结合各类物料特性，讲解适配的线束加工设备，线束工艺、采购、设备选型工程师均可参考。

一、电气连接类原材料（线束导电核心，适配裁线 / 压接 / 穿栓设备）

电气连接物料负责电力、信号传输，是线束基础导电单元，也是全自动端子机、电脑剥线机主要加工对象。

1. 导线

由高纯铜导体 + 绝缘外皮组成，依靠铜优良导电性降低线路损耗。

● 分类方式：按颜色分为单色线、复色线，便于装配区分回路；按截面积 0.35~120mm² 划分规格，细导线用于传感器信号，大平方线缆适配充电、动力大功率回路。

● 加工适配：细线（AWG26-14）选用 EW 系列全自动双头压接机；2.5-120 平方大平方护套线、新能源线缆适配 EW-05H+M、EW-3265 带中剥功能电脑剥线机，可实现长距离半剥、多段中间开窗。

2. 金属端子

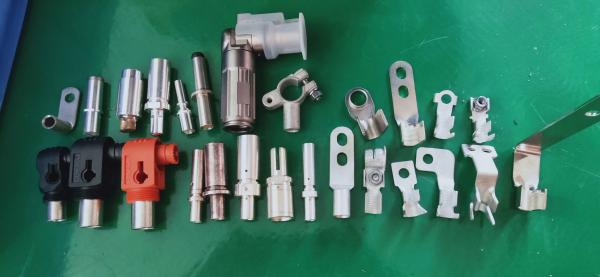

铜质冲压五金件，作为导线与接插件护套的连接桥梁，分为阳端子、阴端子、环形端子、套筒端子等。环形端子适合螺栓固定，阴阳端子用于对插连接器。

● 加工适配：各类单头、双头全自动压接机，可完成单端压接、双线合压、压接 + 单头沾锡一体加工；大电流厚壁端子选用 3T 及以上压着单元机型，保证压接保持力。

3. 塑料插接器（护套）

多腔塑料胶壳，容纳端子并实现线束与电器快速插拔，分进线端、出线端，自带一次锁、TPA 二次锁止结构，防止行车振动退针。

● 加工适配：EW-8865 单头插护套端子机，实现压接后自动穿 PVC 护套，替代人工插壳，解决插壳不到位、效率低下问题；防水型护套可搭配自动穿防水栓一体机同步加工。

二、覆盖保护类原材料（绝缘防护，决定剥皮工艺难度）

整车行驶存在高温、泥水、摩擦、油污环境，胶带、护管、密封件构成线束防护层，不同外皮材质对剥线刀具、旋切工艺要求不同。

1、线束胶带

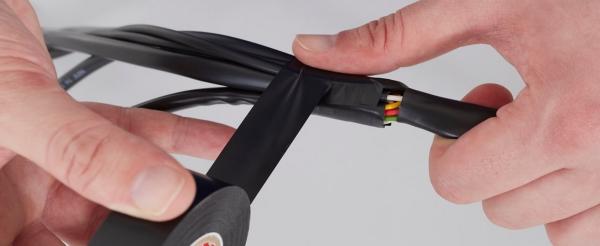

包含 PVC 胶带、布胶带、纤维胶带、纸胶带，缠绕在线束外层，起到绝缘、耐磨、线路区分作用，机舱潮湿区域优先选用防水 PVC 胶带。

2、各类防护管

1）波纹管：柔韧性强，适配车身复杂走向；

2）PVC 硬管：密封防水，用于固定布线；

3）纤维管：轻量化，适配轻量化车型。

3、密封件与橡胶护套

密封堵头、橡胶 Seal、橡胶过渡护套，用于车门、底盘湿区线束，隔绝水汽防止短路；橡胶护套连接车内干区与发动机湿区，兼具减震、防水功能。

● 加工适配：带密封堵头、厚橡胶外皮线缆，优先选用旋转刀大平方剥线机，多层护套同步剥离，无需多次返工。

三、固定类原材料（线束定型限位，辅助后道装配）

扎带、卡钉、塑料支架用于线束车身固定，避免行车震动导致线材磨损、端子退针，属于线束后装配辅料。

1）定位件：塑料扎带、卡钉，将线束固定在车架、钣金点位；

2）线槽支架：塑料定型支架，约束线束走向，防止布线杂乱、外力挤压损伤线缆。

四、不同原材料对应自动化加工设备选型总结

● 细规格常规导线（0.35-6mm²）：全自动双头端子机、单头插护套机，可同步剥皮、压接、穿胶壳、沾锡；

● 大平方护套线缆（2.5-120mm²）：旋转刀电脑剥线机，支持多段中剥、长距离半剥，适配充电桩、储能线束；

● 带防水栓连接器线束：一头打端一头超声波焊接一体机，压接防水栓 + 超声熔焊一步成型；

● 多芯、多层屏蔽线缆：全伺服旋切剥线机，无需频繁更换刀片，多层外皮一次性剥离；

● 长线大批量配套：搭配 EW 系列立式伺服预送机，大盘线材同步放线，避免送线拉扯断线。

五、总结

汽车线束由电气传导、外层防护、固定定型三大类原材料组合而成，每一类物料的材质、规格直接决定生产工艺难度。 线束加工厂在选购自动化设备时，需结合自身主打线束原材料规格（细线 / 大平方、普通护套 / 防水护套、单芯 / 多芯屏蔽线）匹配对应裁剥、压接、穿壳设备，才能降低不良率、提升小时产能，实现线束全工序自动化升级。
