线束规格完整科普：线径、AWG、绝缘材质与场景选型指南

前言

线束是汽车、工控、新能源、设备自动化的信号与电力传输载体，线束规格直接决定载流能力、耐温耐候、装配适配、长期可靠性。很多采购、工艺工程师选型时容易混淆平方线、AWG 美规、各国标线缆，出现线径偏小发热、绝缘不耐高温、端子压配不匹配等批量不良。本文系统拆解线束规格核心维度，覆盖线径标准、线缆系列、绝缘材质、场景选型、常见踩坑，适合线束厂、设备厂商、整车工艺人员阅读。

一、线束规格第一核心：导体截面积（mm²）与 AWG 美规

1、公制平方（国内 / 欧系主流）

行业俗称 “几平方线”，指铜导体总横截面积，数字越大载流量越高。 常用规格区间：

● 0.35/0.5mm²：传感器、CAN 通讯、小型信号回路

● 0.75/1.0/1.5mm²：车内灯光、中控、小型负载

● 2.0/2.5mm²：车窗、雨刮、风机中等功率负载

● 4/6/10mm²：大灯、加热丝、大功率低压设备

● 16~120mm²：充电桩、储能、电池主线、高压辅线

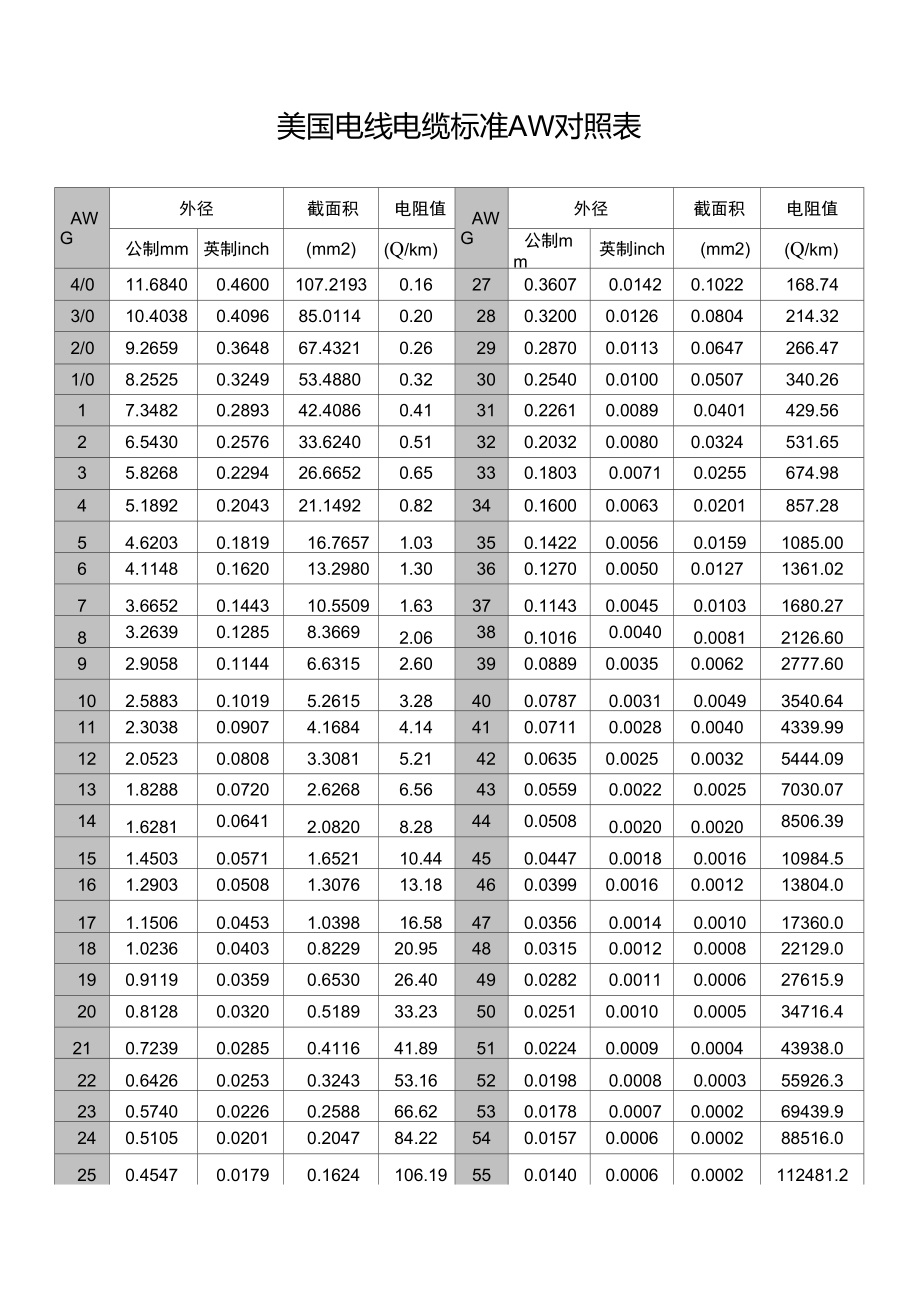

2、AWG 美规（美系设备、进口工控、出口产品）

AWG 数字越大，线径越细，和平方呈反向对应： 26AWG≈0.13mm²、24AWG≈0.20mm²、22AWG≈0.32mm²、18AWG≈0.81mm²、16AWG≈1.32mm²、14AWG≈2.08mm²、12AWG≈3.33mm²。 常见误区：同数值 AWG 和平方不能互换混用，强行匹配会出现虚压、发热、退针故障。

3、载流量选型逻辑

铜导线常规安全载流 5~8A/mm²；高温机舱、多线束捆扎、长线束需降额 20%~40% 选型，避免长期工作温升超标、绝缘老化开裂。

二、四大主流线束线缆标准（规格系列区分）

不同主机厂、出口区域强制对应专属线缆型号，绝缘厚度、耐温、柔韧性差异巨大，不能随意替代。

● 德标 FLRY（国内乘用车、欧标设备通用） FLRY-A（85℃驾驶室薄皮软线）、FLRY-B（125℃机舱辐照交联线），绝缘超薄、弯折寿命高，适配狭小车身布线，是目前国内汽车线束最常用规格。

● 日标 AV/AVS/AVSS（日系车、小家电） AV 厚绝缘、AVS 中等、AVSS 极薄绝缘，柔韧性优秀，多用于日系整车、数码设备内部线束。

● 国标 QVR（商用车、工程机械、普通设备） PVC 厚绝缘，耐磨成本低，耐温 105℃，适合底盘、静态布线，频繁弯折场景不推荐。

● 美标 GPT/GXL/TXL（北美出口设备、美系整车） GPT 常规内饰 105℃；GXL/TXL 交联辐照 125~150℃耐高温，发动机舱专用薄皮线缆。

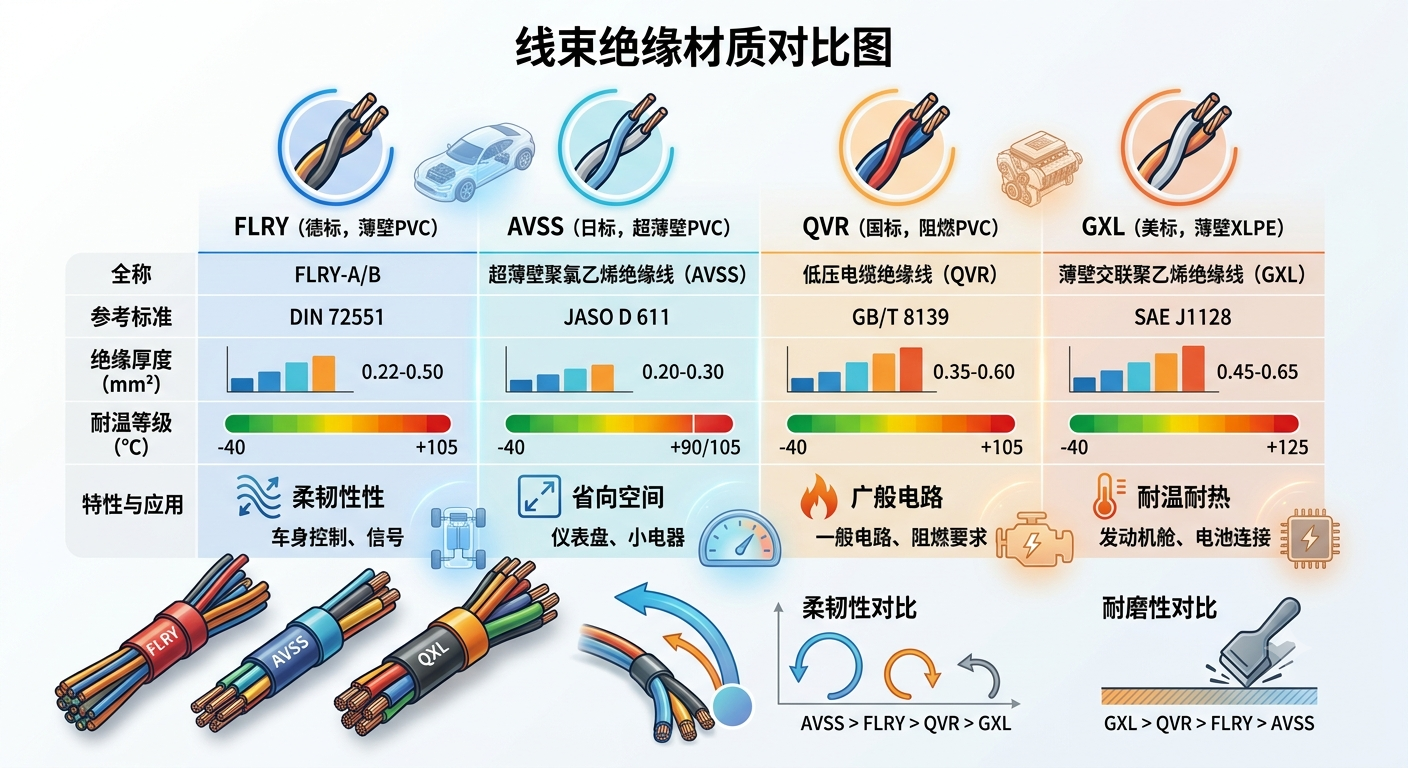

三、绝缘材质规格：决定耐温、耐油、使用寿命

同一线径搭配不同外皮，适用环境天差地别，是规格选型第二关键指标：

● PVC 聚氯乙烯（85~105℃） 成本最低，耐油一般，仅驾驶室、室内静态线束使用，机舱、底盘禁用。

● XLPE 交联聚乙烯（125℃） 耐油、耐磨、抗老化，发动机舱、充电桩主流绝缘，市面主流大平方剥线机适配线缆。

● ETFE / 辐照交联（150℃） 耐化学腐蚀、抗机油冷却液，涡轮、排气周边高温线束专用。

● 硅胶 / PTFE 铁氟龙（180~260℃） 极限高温、特种设备、赛车线束，价格偏高，普通量产线束极少使用。

四、线束结构规格分类

按内部导体结构划分，直接影响振动疲劳、剥皮工艺适配：

● 单芯硬线：仅配电箱固定布线，汽车线束几乎不用，弯折易断裂。

● 多股绞合软线（行业标准线束） 无数细铜丝绞合，抗振动、反复弯折不开裂，分常规绞合、高柔超细绞合（车门铰链、运动机构）。

● 双绞线：CAN、RS485 差分通讯专用，抵消电磁干扰，规格标注为 2×0.5mm² 双绞线。

● 屏蔽线：传感器、高清信号线，内层导体 + 铜箔 / 编织屏蔽层，抗外界电磁干扰，规格含屏蔽结构参数。

● 多芯护套电缆：多根独立芯线外加外护套，工控控制柜、设备连接线，支持多段中剥加工。

五、线束规格完整标注示例（看懂图纸规格）

完整规格书写逻辑：线标准 + 线径 + 芯数 + 绝缘耐温

示例 1：FLRY-B 1.5mm² 单芯 125℃→汽车机舱 1.5 平方德标交联线

示例 2：AVSS 0.5mm² 双绞线→日系车内信号差分线

示例 3：QVR 10mm²单芯 PVC105℃→工程机械电源线

示例 4：2x22AWG 屏蔽线→美标工控通讯屏蔽线束

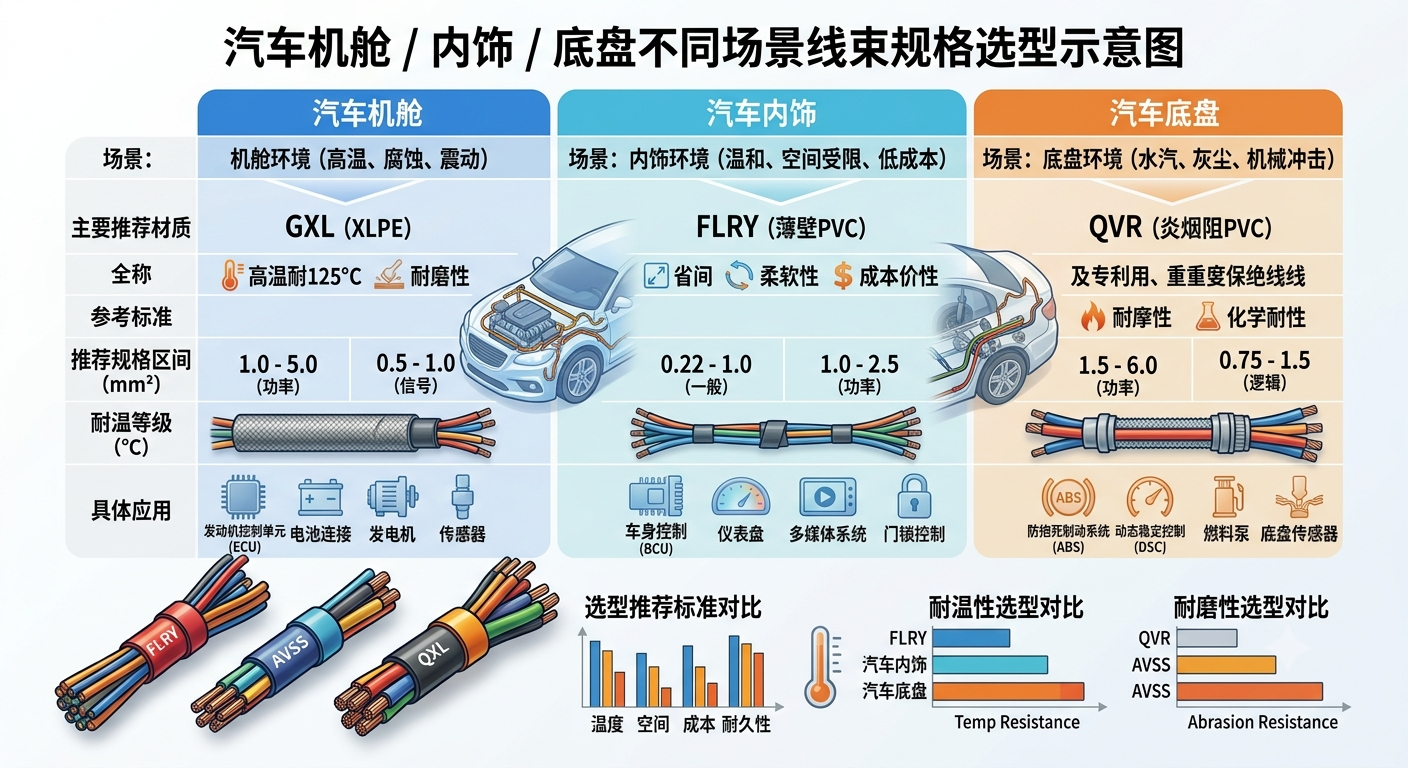

六、按使用场景快速匹配线束规格

● 车内驾驶室（常温、少油污） 推荐：FLRY-A / AVS 0.35~2.5mm²，耐温 85~105℃薄皮软线。

● 发动机舱（高温、机油、冷却液） 强制 FLRY-B / GXL 交联 125℃以上绝缘，禁止普通 PVC 线材。

● 底盘线束（泥水摩擦） 加厚交联绝缘，搭配波纹管防护，优先 1.0mm² 以上线径。

● 新能源充电桩 / 储能 2.5~120mm² 大平方护套线 XLPE 交联耐温 125℃，适配带中剥功能电脑剥线机批量加工。

● 通讯传感器细线 0.35~0.5mm² 双绞线 / 屏蔽线，AWG22~26 超细规格，抗干扰优先。

七、线束规格选型常见错误与不良后果

● 线径选小：负载工作发热，绝缘加速老化，严重短路起火。

● 内饰线用于机舱：PVC 遇高温快速开裂，铜丝氧化断路。

● 德标 / 日标 / 美标线缆混用：绝缘厚度不匹配，端子压接出现虚压、保持力不足退针。

● 普通单股硬线用于运动部位：车门、转轴反复弯折断线。

● 忽略线束捆扎降额：多根线缆紧密包裹散热差，同等规格载流需降低 30%。

总结

完整线束规格由导体截面积 (mm²/AWG)+ 线缆执行标准 + 绝缘材质耐温 + 结构（单芯 / 双绞 / 屏蔽 / 多芯护套） 四大要素构成，选型不能只看 “几平方”。 前期精准匹配规格，可规避端子退针、线束发热、绝缘开裂、整车电路故障等批量质量问题；线束加工设备（剥线机、端子机、穿护套机）也需对应适配线径区间，提升加工良品率与生产效率。
