1、多功能复合工艺，粗线加工全覆盖

这款双头合压端子机集成裁线、单端剥皮、双头剥皮、双头端子压接、单端压接+单端半剥多种复合工艺，工艺参数全部支持触摸屏数字化设置，剥皮长度、压接位置、切刀深度均可精准微调，可满足大规格线材多样化压接成型需求，适配常规量产与非标特殊工艺生产。

2、四轮同步送线，线材张力恒定可控

设备内置专属四轮同步送线器，加工粗线全程保持恒定张力，有效杜绝粗线拉伸、扭曲、走位、长短不一问题，从源头保障线材平直度与尺寸一致性；自带自动切端子料带装置，无需人工清理料带，生产连贯性更强、自动化程度更高。

3、长短双精度算法，超长线加工零误差

采用行业精准分段公差标准，100mm以下短线误差控制在±(0.2+0.002×L)mm，100mm以上长线误差±(0.5+0.002×L)mm，杜绝超长粗线尺寸跑偏、头尾偏差问题。前端剥皮0.5-8.0mm、后端0.1-10.0mm宽域可调，微米级刀深微调，切口平整、不伤线芯、剥皮无残留。

4、通用OTP模具，适配大小端子换型快

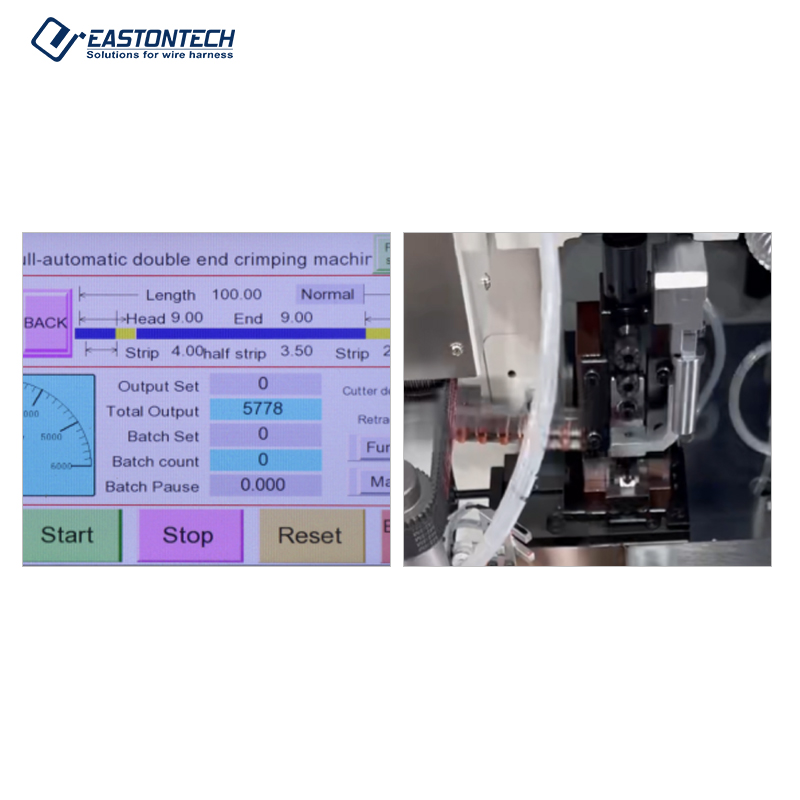

设备兼容横送式、直送式两种主流OTP端子模具，适配市面绝大多数散粒大端子规格，换模简单、调试便捷。搭配中英文10寸触控系统，参数一键记忆、快速调取，大幅缩短换型调试时间，适配多品类大端子线束交替生产。

5、品牌全系配置，运行稳定故障率低

整机搭载嘉准感应器、旭泉步进电机、亚德客气缸、爱柯电磁阀、欧异特皮带、秦胜滑轨等一线品牌配件，搭配专业运动控制卡统筹运行，设备动作精准、传动顺滑、性能稳定，长时间连续量产无抖动、无精度漂移，使用寿命长久，运维成本极低。

6、四重智能防错，全程稳量产防不良

原生搭载低气压检测、电线有无检测、压接异常检测、入线异常检测四重智能防护，实时监控设备工况，出现缺料、压接不良、入线错位、气压不足等问题即刻自动停机预警，有效杜绝批量不良产出，保障量产稳定性。

7、紧凑节能机身，投产适配性广

整机轻量化紧凑结构设计，占地空间小、节能环保，适配200V-242V宽电压、50/60HZ通用工况，仅需0.5Mpa洁净干燥气源即可稳定运行，国内外车间均可快速投产，适配大小工厂规模化生产。

适用范围

1、工控大功率设备线束

适配自动化设备、工控机柜、大功率电器内部AWG10#-14#粗线连接线、供电线束压接加工，大端子压接紧实、导电稳定，可承载大电流工况，设备长期运行安全可靠。

2、新能源配套粗线线束

适用于新能源设备、储能装置、充电桩内部大规格电源线、控制线加工，合压成型标准、端子咬合牢固，抗震动、抗氧化，满足新能源设备高负荷、高稳定性使用要求。

3、家电大功率电气线束

适配大型厨卫电器、大功率家电、低压电气设备内部粗线端子线束量产，加工精度统一、成品一致性高，有效降低电气设备线路故障概率，适配大批量标准化订单交付。

4、机械工程设备线束

针对工程机械、智能装备、大型仪器设备超长供电线束、控制配线加工，支持99999mm超长线材成型，中线留胶工艺适配非标布线需求，长线尺寸精准、压接品质达标。

5、大端子散粒端子专属量产场景

专为散粒大端子合压工艺优化，兼容各类常规粗线端子，适配小批量试样、多品类混产、大批量量产，这款双头合压端子机是线束厂做大规格粗线线束自动化升级的核心设备。

FAQ

EW-9575主打什么工艺？适配什么线材？

本机是大端子双头合压专用设备，适配AWG10#-14#粗规格线材，支持裁剥、双头压接、单压半剥复合工艺，专攻大规格粗线、散粒端子压接加工。

设备可以加工超长线束和中线留胶吗？

支持，加工长度覆盖50mm-99999mm全区间，完美适配超长线材加工，原生支持中线留胶非标工艺，长短非标粗线订单均可稳定生产。

模具通用性怎么样，换型麻烦吗？

通用性极强，兼容横送、直送两种OTP标准模具，市面主流大规格散粒端子均可适配；触控屏数字化调参，参数记忆留存，换型简单快捷，新手可快速上手。

粗线加工会不会出现拉伸、压接不实？

不会，设备搭载四轮同步恒张力送线结构，杜绝粗线拉伸变形；精准刀深配合稳定压接动力，端子咬合紧实、成型规整，无虚压、偏压、线材松动等不良。

设备检测功能是否齐全，能否防批量不良？

标配四重智能检测，覆盖气压、线材、入线、压接全维度工况，异常自动停机锁机，从源头拦截不良品，彻底规避批量报废，量产稳定性极高。
