双线合压

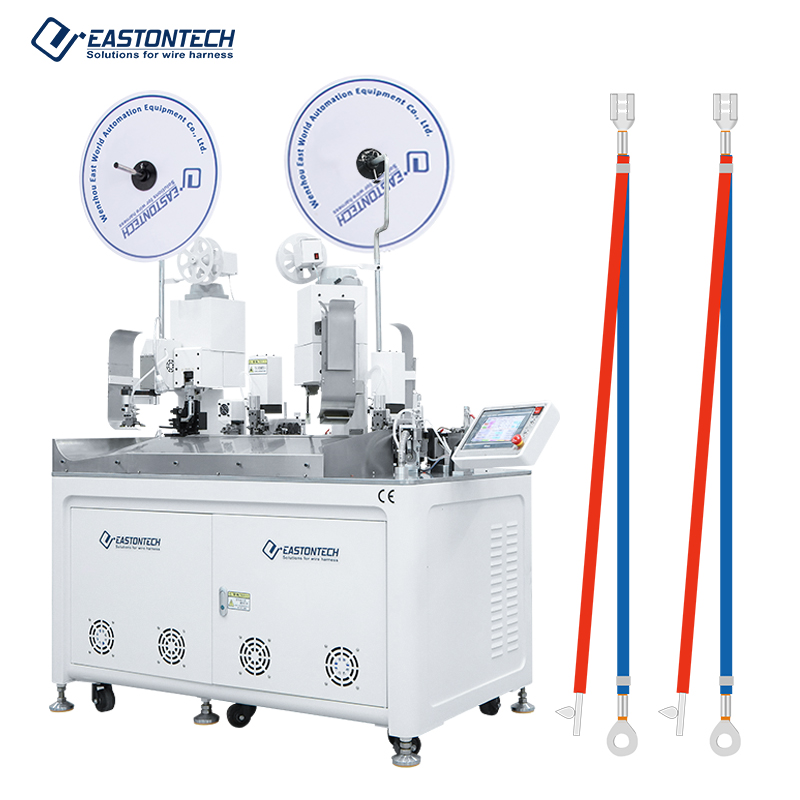

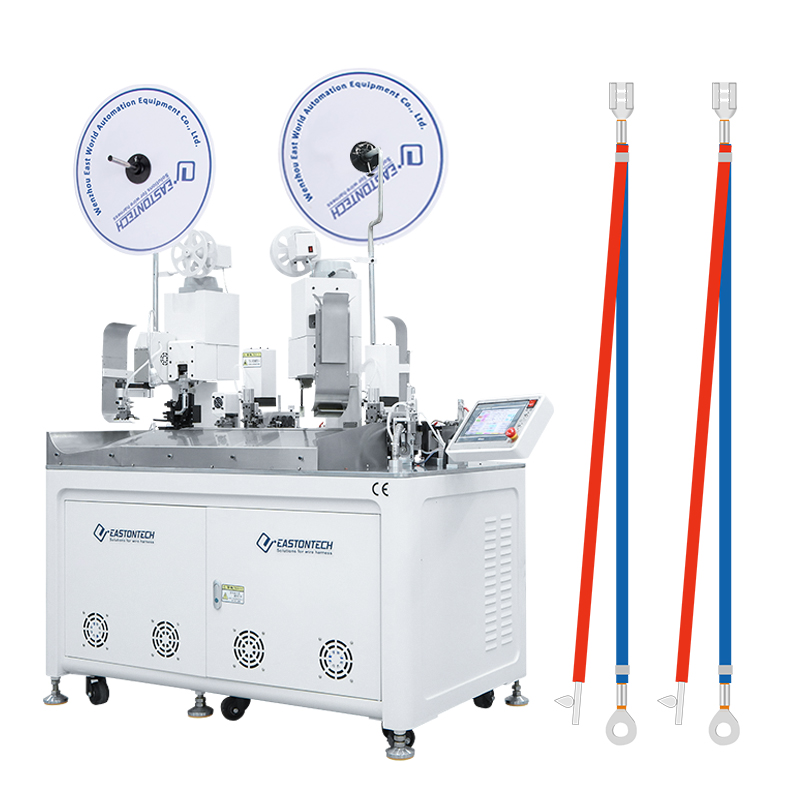

+ 单头沾锡六合一全工序成型 整合定长裁线、单 / 两端剥皮、双线合压、扭线、单头恒温沾锡全套工艺，双线对接、端头沾锡一步自动化完成，省去人工分线、扭线、蘸锡、二次压接工序，缩减产线人员配置，降低人为不良，适配大批量标准化双线线束生产。

四轮恒张力送线，超细线材不易断芯

主机内置四轮同步送线结构，全程稳定线材张力，输送匀速无拉扯、扭曲，针对 AWG26 超细软线优化送料逻辑，有效杜绝剥皮断芯、铜线松散；自带自动裁切端子废料装置，无需人工频繁清理，设备可长时间连续运行。

微米级精密裁剥，长短尺寸精准可控

切刀深度 0.01mm 数字微调，剥皮区间覆盖常规线束需求，切口平整无皮残留、不伤铜丝；长短线材分区公差管控，超长线加工尺寸稳定统一，解决双线对接成品长短参差不齐的行业难题。

超宽加工区间，非标柔性生产

适配 AWG26#-16# 全规格电子线，加工长度 51mm 起，支持中线留胶特殊工艺，短线可改装缩短，最长至 99999mm，常规线束、超长设备配线、非标定制线材均可稳定加工，小批量试样、大批量量产均可兼顾。

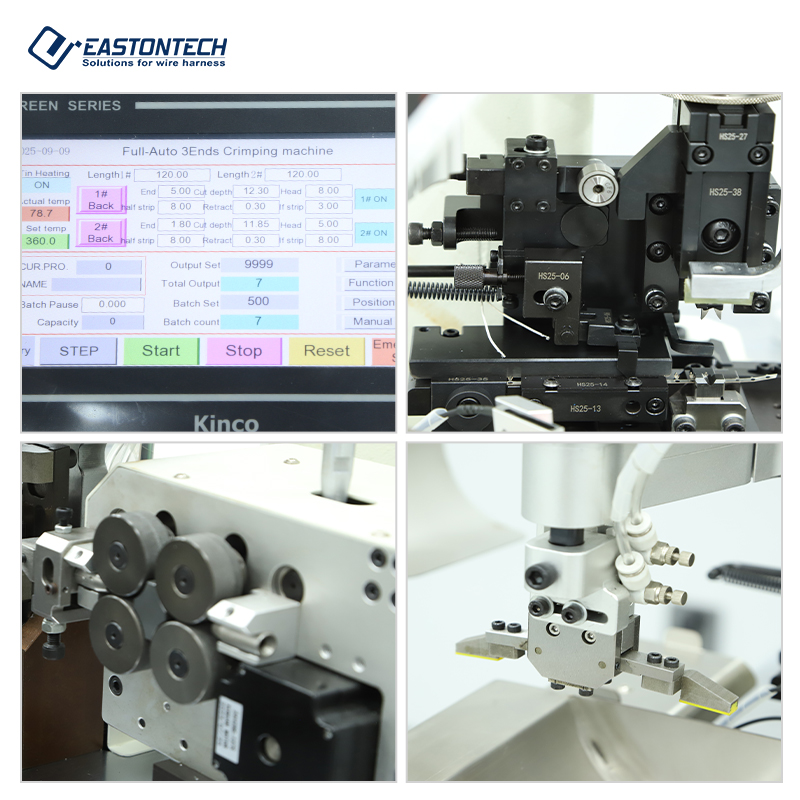

通用 OTP 模具 + 中英文触控，换型调机快捷 兼容横送、直放两类通用 OTP 端子模具，市面常规双线对接端子通用适配；搭载中英文液晶触控屏，全部工艺参数可视化存储调取，换产品仅简单调模改参，零基础操作人员快速上手，适配多品类混产。

品牌全套传动配件，持久稳定低故障

整机采用知名品牌运动配件，搭配专业运动控制卡统筹整机动作，平移、送线、压接动作精准顺滑，长期高速生产无精度漂移；设备节能低噪，结构紧凑占地小，运维简单，24 小时不间断量产故障率极低。

四重智能防错检测，杜绝批量线材报废

实时监测气源压力、有无线材、压接力度、入线位置四大工况，出现缺料、压接不良、线材错位、气压不足即刻锁机报警，从源头拦截不良品，大幅降低细线原材料损耗，稳定车间良品率。

宽气源适配紧凑型机身，各车间通用

支持 0.5-0.8MPa 宽范围洁净干燥气源，适配国内工厂通用供气条件；整机重量仅 600KG，摆放灵活、能耗低，单相宽电压全球通用，大小线束厂均可快速落地自动化升级。

适用范围

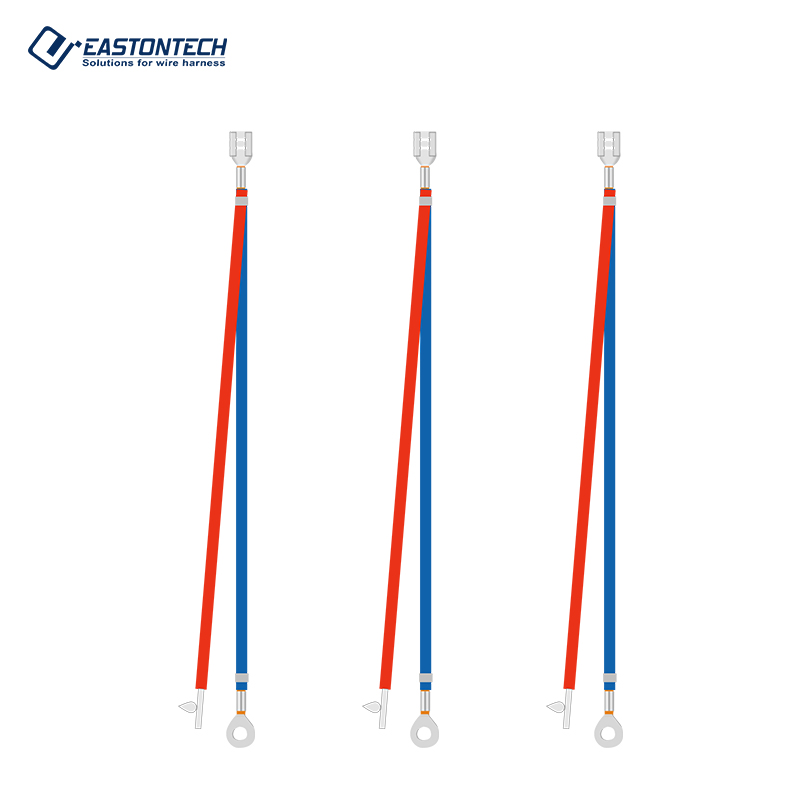

精密电子双线对接线束

适用于传感器、微型电路板、数码产品内部双线连接线，扭线沾锡饱满均匀、导电稳定，超细线材加工不损伤线芯，满足精密设备高可靠性信号传输要求。

家电控制对接线束

厨卫电器、智能家居、低压电控内部双线连接线批量加工，双线合压牢固、锡层抗氧化，成品一致性高，大批量交付稳定，有效降低电器线路故障。

工控设备长线配线

自动化控制柜、仪器仪表多分支对接线束，支持超长 99999mm 加工，中线留胶工艺适配机柜布线，标识、对接、沾锡一体化，检修布线清晰规范。

通讯弱电信号线

通讯模块、弱电控制双线加工，扭线屏蔽效果佳，沾锡均匀无虚焊，减少信号干扰，适配长期稳定弱电传输场景。

线束厂双线沾锡工序自动化升级

单台设备替代裁线、剥皮、人工扭线沾锡、双线压接多台设备 / 多人工，产能提升显著，专门解决双线对接线束加工效率低、不良率高的痛点，是线束厂降本增效主力机型。

FAQ

EW-8870 核心加工工艺是什么？适配哪种线材？

本机是全自动双线合压单头沾锡一体机，自动完成裁剥、双线合压、扭线单头沾锡，适配 AWG26#~16# 常规及超细电子线，双线对接沾锡专用自动化设备。

设备能不能加工短线和超长配线？

标准加工长度 51mm 起，可改装适配更短线材，最长支持 99999mm 超长线束，原生兼容中线留胶非标工艺，长短混搭订单均可稳定生产。

超细 AWG26 线材加工容易断芯吗？

不会，四轮恒张力匀速送线搭配微米级精细剥皮调节，专门优化细线加工逻辑，输送无拉扯、剥皮无刮伤，最大程度保护超细铜丝完整。

更换不同线束调试麻烦吗？

调试简单，横竖通用 OTP 模具，中英文触摸屏参数一键保存，换型仅更换模具、调取配方即可，新手短时间可独立操作。

设备有没有防不良检测功能？

标配低气压、缺线、压接异常、入线异常四重智能检测，异常自动停机预警，精准拦截不良品，有效避免细线批量报废。
