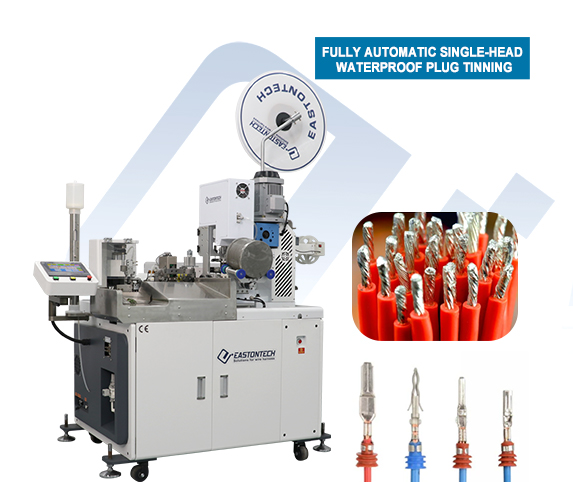

双重密封创新工艺 护线提速提升线束耐用性

设备采用行业创新先穿防水栓后剥皮的加工逻辑，区别于传统加工工艺，可有效规避剥皮工序对铜芯的划伤、磨损问题，在保障线材完好无损的同时，大幅提升防水栓装配效率与贴合精度，实现线束双重密封防护效果。搭载可调节高精度沾锡模组，最大沾锡深度可达18mm且支持参数自定义微调，均匀饱满的锡层能够显著强化线束导电性能、提升抗氧化、耐腐蚀能力，有效延长防水线束长期使用周期，完美适配户外、车载等复杂工况下的线束使用需求。

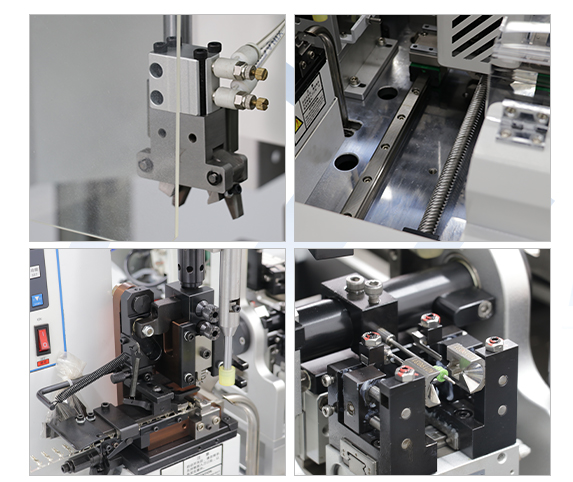

丝杆独立精密剥皮结构 尺寸灵活精度可控

本机搭载丝杆独立剥皮传动系统，依托精密机械传动结构，将整体裁切加工精度严控在±0.1(0.1+0.003×L)mm超高公差范围内，批量加工尺寸高度统一。设备中线留胶长度支持柔性调节，标准机型预留17mm中线胶位，可非标定制缩短至12mm，适配多样化线束工艺需求；前后端剥皮尺寸分区可控，前端剥皮≤15mm、后端剥皮≤18mm，全程精准可控、剥皮平整无残留，不伤内部铜导体，完全满足高端精密线束加工标准。

2T铸铁精密压接配置 端子成型稳定规整

设备标配铸造型精密端子压接主机，稳定输出2T压接压力，搭配精密滚珠丝杆平移传动结构，送线、压接定位精准，端子与线材贴合度极高，杜绝虚压、偏压、端子变形、线材偏移等不良问题。长时间连续量产状态下，端子压接力度均匀、成型规整一致，压接稳定性远超普通端子设备，为线束密封防水、稳定导电提供可靠结构保障，适配各类高精度端子压接工艺。

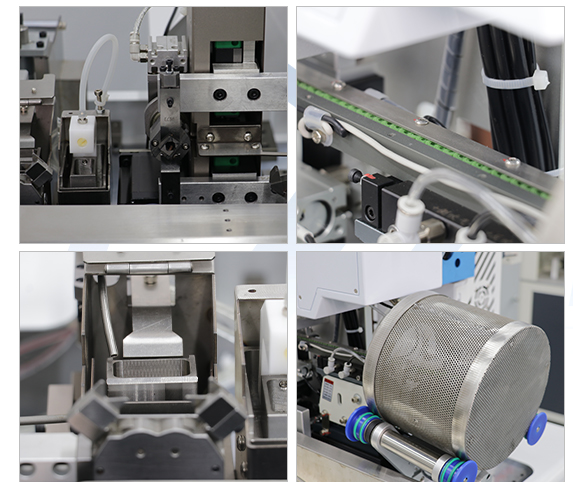

全方位智能质检体系 自动甄别不良品稳量产

搭载全套智能实时监测系统，可针对剥皮、压接、沾锡全工序进行实时数据监控，一旦出现剥皮不良、压接异常、沾锡缺陷、线材缺料等故障，设备自动识别预警并隔离不良品，杜绝瑕疵线束流入下一道工序，从源头严控成品良率。设备核心零部件采用耐腐蚀硬化材质，搭配可调节压力水平滚轮送料结构，送料顺滑不卡顿、不刮伤线材表皮，全程保障线束外观与性能完好，适配长时间不间断规模化量产。

双语智能触控操作 柔性适配多规格线束生产

配备中英文双语液晶触控显示屏，所有工艺参数可视化一键调节，剥皮长度、沾锡深度、加工速度、留胶尺寸等参数均可按需微调，支持一键调取工艺配方，换型调试简单高效，新手可快速上手操作。设备兼容30#-16#全品类常规及特种线材，适配电子线、高温线、无卤线、铁氟龙线等多类线材加工，单设备覆盖多品类线束生产需求，一键启动全流程自动化作业，兼顾小批量试样打样与大批量流水线量产，柔性生产能力极强。

适用范围

汽车防水线束领域

适配车载传感器线束、车灯防水线束、底盘控制线束、车身密封连接线等核心车载线束加工，依托先穿栓后剥皮的密封工艺与稳定压接沾锡性能，线束防水、导电、抗震动性能优异，完全符合车企严苛的质检标准与车载复杂工况使用要求。

户外工控设备线束行业

广泛用于自动化工控设备、露天安防设备、户外电气装置、精密仪器仪表防水信号线加工，双重密封防护工艺可有效隔绝水汽、粉尘侵蚀，搭配抗氧化沾锡工艺，保障设备线路长期稳定通电运行，降低设备故障概率。

3C消费电子精密线束

适配智能设备、数码产品、小型精密电器内部防水连接线、信号控制线加工，设备加工精度高、线材无损伤、成品一致性好，满足3C产品小型化、高精度、高可靠性的生产需求。

特种耐高温线束加工场景

针对性适配铁氟龙线、高温线、无卤阻燃线等特种线材量产，可兼容多类特殊工艺线束加工，设备耐腐蚀、高精度结构可适配特种线材加工特性，保障特种线束成品品质达标。

外贸高端线束订单生产

整机工艺对标国际线束加工标准，双语操作界面适配海外投产需求，全流程智能质检严控良品率，成品密封性、导电性、外观品质均达标，可承接欧美、东南亚等地区高端防水线束外贸订单。

FAQ

EW-8815设备核心加工工艺优势是什么

设备最大特色为先穿防水栓后剥皮的创新工艺，可保护线芯不被损伤，同时实现双重密封效果，一站式完成裁线、剥皮、穿防水栓、压接、沾锡五道工序，精度高、速度快、线束防水导电性能更稳定。

设备线材适配范围与精度表现如何

适配30#-16#全规格线材，支持电子线、高温线、铁氟龙线、无卤线等多类线材加工，整体裁切剥皮精度控制在±0.1mm超高公差内，中线留胶、剥皮长度、沾锡深度均可灵活调节，适配多工艺定制需求。

沾锡和压接品质是否稳定，有无不良防护机制？

标配2T铸铁精密压接结构，端子压接平整牢固；18mm可调式精密沾锡模组，上锡均匀抗氧化。同时搭载全工序智能监测系统，可自动检测剥皮、压接、沾锡不良问题，自动隔离不良品，批量生产良品率极高。

设备产能如何 适合大批量生产吗

以100mm标准线材为基准，每小时产能可达1200-1700根，全自动化无需大量人工值守，兼顾小批量试样与大批量流水线量产，是防水线束高效量产的优选设备。

设备操作调试难度高吗 是否支持双语操作

设备搭载中英文双语触控操作界面，所有工艺参数可视化调节，支持配方存储一键换型，调试简单便捷，新手快速上手，同时适配国内工厂与海外投产使用。
