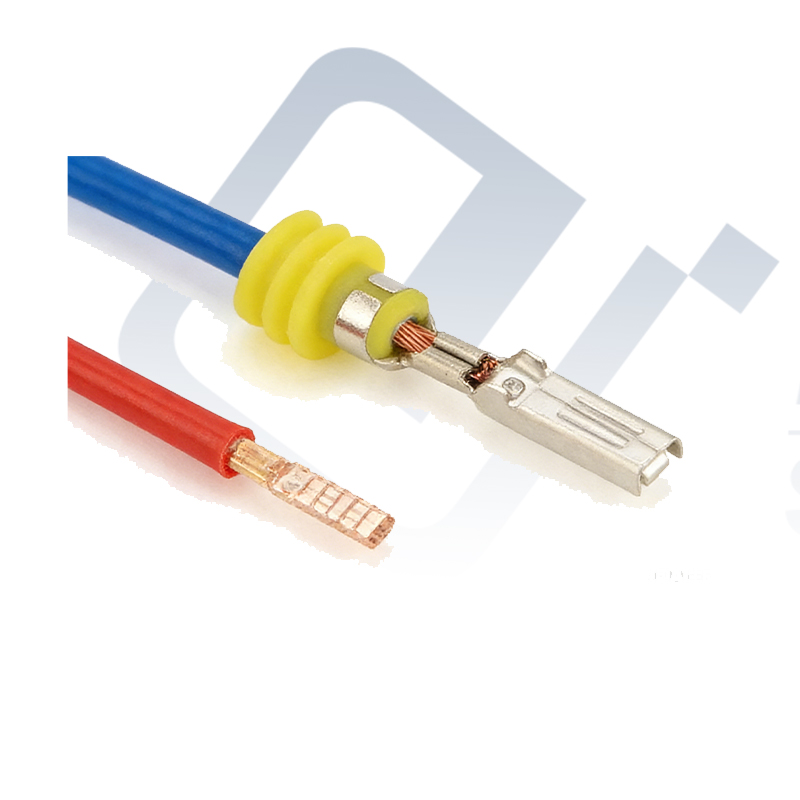

单头打端+自动穿防水栓一体化成型 防水密封稳定可靠

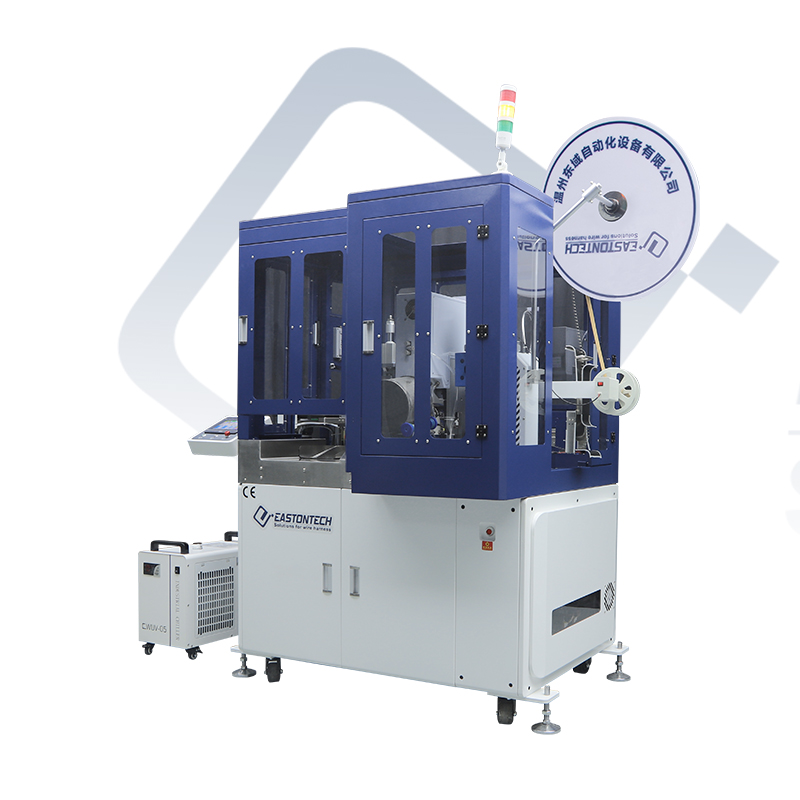

这款EW-7810全自动设备，核心集成单头端子压接与自动穿防水栓功能，全程自动化完成线材裁切、头尾精密剥皮、单端打端、防水栓自动分拣、精准穿套装配，无需人工辅助操作。设备彻底解决传统防水线束加工人工操作效率低、装配偏差大的行业痛点，防水栓装配贴合紧密、无偏移、无脱落，完美匹配各类线束防水密封工艺，从源头杜绝后期渗水、漏电、接触不良等隐患，满足高精度防水线束标准化加工需求。

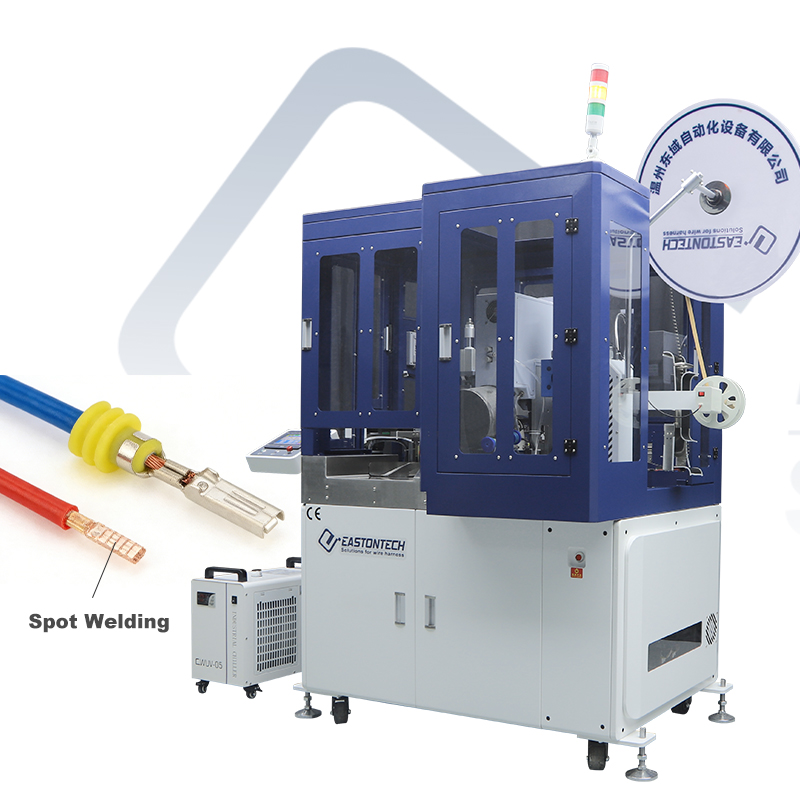

集成精密焊接工艺 线束连接牢固耐久

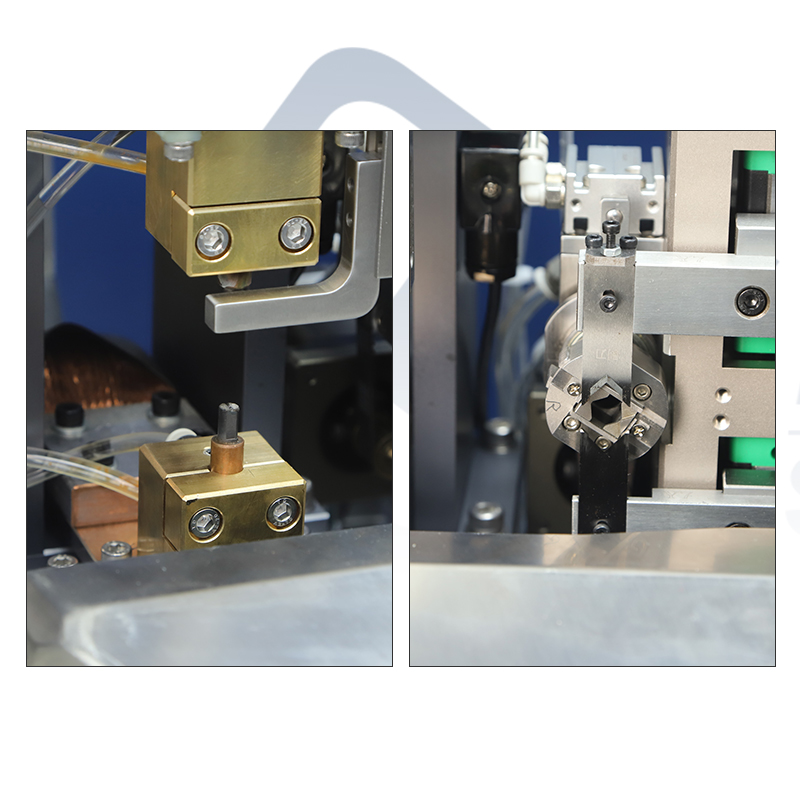

设备搭载专用精密焊接模组，在完成单头打端、自动穿防水栓工序后，自动完成精准焊接成型，一站式完成防水线束全套加工流程。设备焊点均匀饱满、导电性稳定、抗震动、耐老化，有效解决人工焊接常见的虚焊、假焊、脱焊等质量问题，大幅提升线束接头的密封性与结构强度，适配长期复杂工况使用，满足各行业高端防水线束品质标准。

高精度裁切剥皮结构 尺寸误差可控不伤线材

本机搭载精密刀组裁切剥皮系统，采用工业级精准运算逻辑，裁切精度可达±0.1（0.1＋0.003*L）mm，精准适配AWG28-AWG16精密细线加工。设备支持前端剥皮＜16mm、末端剥皮＜18mm短距精准剥皮，针对高温线、铁氟龙线等特种线材优化刀路，剥皮规整无残留、不伤铜丝，精准适配打端、穿栓、焊接后续工序，大幅提升成品合格率。

2.0T恒压压接配置 端子成型规整贴合

EW-7810全自动单头打端设备标配2.0T恒定压接压力，可选30mm/40mm双规格压接行程，专为精密细线端子压接工艺优化，出力均匀稳定，端子咬合紧密、压接平整无变形。可适配各类精密端子规格，杜绝虚压、脱线、端子歪斜等不良问题，批量压接一致性高，为自动穿防水栓、精密焊接工序提供标准良品基材。

多重智能故障检测 全程工序防护预警

设备搭载全套智能监测系统，可实时识别低气压、线材缺料、线材过载、端子缺料、防水栓漏穿、端子过载、压接错误、焊接异常等工况，覆盖打端、穿栓、焊接全工序监测，故障自动停机预警、锁定工位。有效杜绝不良品流出，大幅降低材料损耗与生产报废率，保障批量加工品质稳定。

重型稳固机身+低耗运行 适配长期量产作业

设备采用一体化重型机架结构，整机重达550KGS，机身稳固不易抖动，有效保障多工序协同加工精度。适配0.5-0.7Mpa标准工作气压，搭配专用空压机稳定供气；3000W工业功率、220V/50HZ常规市电供电，无需车间电路改造，可长时间连续稳定运行，适配各类线束加工厂规模化量产作业。

高效柔性产能 兼顾打样与批量量产

设备采用多工序集成化设计，一站式完成裁线、剥皮、单头打端、穿防水栓、焊接全流程加工，大幅减少人工工位，缩减生产工序。标准100mm线材工况下产能可达1200-1700pcs/h，既能满足精密防水线束小批量试样打样，也适配大批量流水线量产，有效压缩生产周期，提升整体加工效率。

适用范围

汽车防水线束领域

专为汽车车灯线束、车门线束、车载防水连接线、底盘防水信号线加工打造，依托EW-7810单头打端穿防水栓电焊机核心工艺，精准完成单头打端、自动穿防水栓、密封焊接整套工序，成品防水防尘等级高、抗震耐温，完全适配车载复杂工况使用，是汽车防水线束加工的核心自动化设备。

3C消费电子防水线材

适配防水数据线、防水充电线、智能穿戴防水连接线、小型数码防水信号线加工，这款全自动单头打端穿防水栓电焊机针对AWG28-AWG16精密细线特性优化工艺，穿栓精准、打端规整、焊点细腻，满足电子产品小型化、高密封、高可靠的防水线束生产要求。

智能家居小家电防水线束

适用于防水灯具、卫浴电器、加湿器、户外智能小家电等设备内部防水连接线加工，单头打端穿防水栓电焊机可自动完成裁线、剥皮、单头打端、穿防水栓、精密焊接全套防水线束加工工序，批量成品密封性统一、良品率高，适配智能家居标准化、规模化防水线束量产需求。

工业控制户外配线

用于工控设备、户外仪器仪表、自动化设备防水控制线、信号传输线束加工，依靠单头打端穿防水栓电焊机的高精度打端、自动穿栓、精密焊接工艺，杜绝水汽渗入、线路氧化、接触不良等问题，保障户外、潮湿工况下工业防水线束线路长期稳定运行。

特种耐高温防水线材加工

可稳定加工电子线、硅胶线、铁氟龙线、玻纤线、耐高温绝缘线等特种线材，单头打端穿防水栓电焊机完美解决传统设备加工特种防水线束时穿栓卡顿、剥皮伤芯、压接不牢、焊接脱落等难题，一机兼容多材质防水线束精密加工。

外贸合规防水线束订单生产

设备加工工艺贴合国际品质标准，全自动防水线束加工设备的防水装配、端子压接、焊接品质稳定合规，可满足欧美、东南亚等海外客户防水线束的质检与溯源要求，适配跨境防水线束批量订单自动化生产。

中小线束厂柔性防水线束量产

机身紧凑占地小、参数智能可调、调试简单，无需专业技工即可操作，EW-7810防水线束设备适配中小型线束厂防水线束小批量试样、大批量量产需求，性价比高、售后完善，助力企业快速承接各类精密防水线束订单。

FAQ

EW-7810设备核心加工功能是什么

EW-7810单头打端穿防水栓电焊机是多功能一体化防水线束加工设备，核心实现自动裁线、精密剥皮、单头端子压接、自动穿防水栓、线束精准焊接全套工序，一站式完成精密防水线束成型加工，无需多台设备分步作业，适配精密防水线束自动化量产。

设备适配哪些线材规格与材质

专属适配AWG28-AWG16精密细线，可稳定加工电子线、高温线、铁氟龙线、硅胶线、玻纤线等各类特种绝缘线材，主打精密防水线束加工，不适合大粗线、厚护套线材生产。

自动穿防水栓工序会不会出现漏穿、偏位问题

这款单头打端穿防水栓电焊机搭载智能防水栓分拣与定位装配系统，配合多道工序检测机制，可实时监测防水栓漏穿、错位、装配不到位等问题，异常自动停机预警，批量加工穿栓精准、贴合紧密，杜绝防水线束后期防水失效隐患，成品品质稳定。

单头打端和焊接品质是否稳定 会不会出现不良

设备采用2.0T恒定压接压力，双行程可调，防水线束单头打端端子压接平整牢固；搭配精密恒温焊接模组，焊点饱满均匀，有效规避虚焊、脱焊、压接松动等不良问题。同时搭载全工序自检功能，从源头严控成品品质，不良率极低。

设备产能如何 适合防水线束批量生产吗

在标准100mm线材工况下，EW-7810单头打端穿防水栓电焊机每小时产能可达1200-1700根，全自动化流水线作业，省去人工穿栓、焊接、打端繁琐工序，生产效率大幅提升，适配精密防水线束大批量量产与小批量试样加工。
